適用于風電公司加工工作平面使用，上面有孔和T型槽，用來固定工件，和清理加工時產生的鐵屑。

標簽：風電測試臺

詳細介紹products details

適用于風電公司加工工作平面使用，上面有孔和T型槽，用來固定工件，和清理加工時產生的鐵屑。
風電測試臺材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定，耐研磨性能好。
風電測試臺規格：100*100—3000*6000，（非標規格根據需方圖紙制作。）
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
規格（長×寬）mm
精度等級
1級
2級
3級
平面度公差（um）
200×200
10
20
50
300×200
12
24
60
300×300
12
24
60
300×400
12
24
60
400×400
12
24
60
400×600
14
28
70
500×500
14
28
70
500×600
14
28
70
500×800
16
32
80
600×800
16
32
80
600×900
16
32
80
1000×750
18
36
90
1000×1000
20
39
96
1000×1200
20
40
100
1000×1500
24
48
120
1000×2000
26
52
130
1500×2000
28
56
140
1500×2500
32
64
152
1500×3000

70
174
2000×3000

74
184
2000×4000

219
2500×3000

186
2000×4500

237
2000×5000

255
2000×6000

292
3000×6000

308
風電測試臺精度：按標準計量檢定規程執行，分別為1、2、3、精刨四個等級。

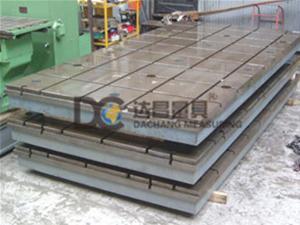

風電測試臺制成筋板式和箱體式，工作面有長方形、正方形或圓形，材料HT200-300，QT400-600，ZG15-45。工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。風電測試臺安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
