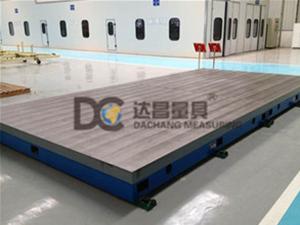

產品名稱：檢驗平臺
產品別名：鑄鐵檢驗平臺、鉗工檢驗平臺、花崗石檢驗平臺大理石檢驗平臺大型檢驗平臺
檢驗平臺標準：按JB/T7974-1999標準制造。
檢驗平臺用途：檢驗平臺是用于工件檢測或劃線的平面基準量具。
檢驗平臺結構：產品制成筋板式和箱體式，工作面有長方形、正方形或圓形，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
檢驗平臺材料：HT200-300。工作面采用刮研工藝，平板是用于工件檢測或劃線的平面基準量具。
檢驗平臺安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
檢驗平臺規格：
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。| 規格（長×寬）mm | 檢驗平臺精度等級 | | 1級 | 2級 | 3級 | | 平面度公差 | | 200×200 | 10 | 20 | 50 | | 300×200 | 12 | 24 | 60 | | 300×300 | 12 | 24 | 60 | | 300×400 | 12 | 24 | 60 | | 400×400 | 12 | 24 | 60 | | 400×600 | 14 | 28 | 70 | | 500×500 | 14 | 28 | 70 | | 500×600 | 14 | 28 | 70 | | 500×800 | 16 | 32 | 80 | | 600×800 | 16 | 32 | 80 | | 600×900 | 16 | 32 | 80 | | 1000×750 | 18 | 36 | 90 | | 1000×1000 | 20 | 39 | 96 | | 1000×1200 | 20 | 40 | 100 | | 1000×1500 | 24 | 48 | 120 | | 1000×2000 | 26 | 52 | 130 | | 1500×2000 | 28 | 56 | 140 | | 1500×2500 | 32 | 64 | 152 | | 1500×3000 | | 70 | 174 | | 2000×3000 | | 74 | 184 | | 2000×4000 | | | 219 | | 2500×3000 | | | 186 | | 2000×4500 | | | 237 | | 2000×5000 | | | 255 | | 2000×6000 | | | 292 | | 3000×6000 | | | 308 |
|
