| | 檢驗平板工作面的平面度是指包容平板實際工作面且距離為蕞小的兩平行平面間的距離，其值可按對角線法、環線法的檢定結果進行“基面變換”求得。平板工作面的平面度是衡量平板質量的主要精度指標。按平板工作面平面度的公差允許值確定出平板準確級別，因此必需重視平板工作面平面度的檢定。平板平面度檢定的準確度是平板使用質量的保證。線點布置、重合度、檢定工具檢定的不確定度、檢定方法、評定原則、數據處理是平板平面度檢定準確度的關鍵。平板工作面平面度檢定時注意這些問題，有助于檢定質量的提高。 |

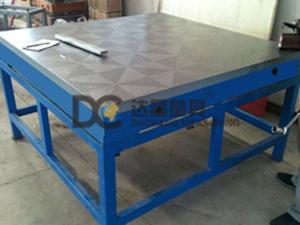

檢驗平臺規格：200×200-2000×4000(非標規格根據需方圖紙制作或雙方商定生產加工) 。檢驗平臺用途：適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。檢驗平臺表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。檢驗平臺精度：按國家標準計量檢定規程執行，分別為0，1，2，3級四個級別。檢驗平臺材料：高強度鑄鐵HT200-300，檢驗平臺工作面硬度：HB170-240檢驗平臺表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。檢驗平臺與劃線平臺的功能區別：檢驗平臺是為生產車間或計量部門做精密測量用的基準平面；而劃線平臺是為生產中做劃線用的基準平面。雖然這兩種平板都是基準平面，但是他們的加工方法、平面精度、功能作用是不同的。專用于涂色法的檢驗平臺工作面需刮研 ；其他用途的檢驗平臺工作面需刮、磨或研；劃線平板面刨光即可。由此可見，檢驗平臺的平面精度高于劃線平板。檢驗平板在以涂色法檢測工件平直度或作為檢驗工作的輔助工具實現各種測量時起到了基準定位面作用；劃線平臺在劃線工作中起到了基準面作用。 |
