偏擺儀又名偏擺檢查儀用于盤類軸類的檢驗測量工作，其工作原理是利用兩端的頂尖定位軸類工件，轉動被測工件來進行測量工件的徑向跳動誤差。偏擺儀從形態上來分，分為兩種，即臥式偏擺儀和立式偏擺儀，材質有鑄鐵及大理石兩種，鑄鐵偏擺儀分臥式及立式兩種，大理石偏擺儀屬于臥式偏擺儀。

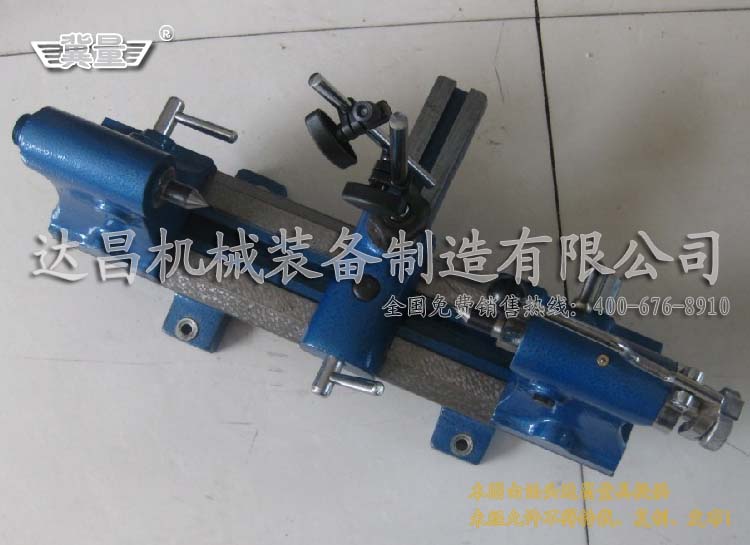

臥式偏擺儀的精度及使用：

以3017為例，3017型偏擺儀兩頂尖之間的距離為300mm，頂尖中心高度為170mm，測量直徑為270mm，頂尖60度錐面對莫氏錐的徑向跳動≤0.005mm。

3017型偏擺儀精度

偏擺檢查儀使用操作規程：

1.偏擺檢查儀是精密的檢測儀器，操作者要熟練掌握儀器的操作技能，精心地維護保養，并指定專人使用。

2.偏擺檢查儀要始終保持設備完好，設備安裝應平衡可靠，導軌面要光滑，無磕碰傷痕，二頂尖同軸度允差應在L=400MM范圍內a向及b向均小于0.02MM。

3.工件檢測前應先用L=400MM檢驗棒和百分表對偏擺儀進行精度校驗，在確保合格后，方可使用。

立式偏擺儀的精度及使用：

以3010為例，立式3010偏擺儀

測量長度：≤300mm

測量直徑：≤200mm

底座規格：300*350mm

兩頂尖連線對導軌的平行度為0.005mm，垂直度0.02以內

形外尺寸一般為300*350*600mm。

立式測量時，被測件垂直放置，有效避免了在測量過程中被測的軸向移動，保證了同心度與端面垂直度的測量，同時有效避免了因?yàn)楣ぜ^(guò)重而造成芯軸彎曲變形引起的測量誤差。

使用方法：

1.松開測量座鎖緊，手輪絲杠移動測量座至合適位置，鎖緊。

2.松開頂尖鎖緊，微量移動頂尖使頂尖夾持住工件，鎖緊。

3.將測量表放置在平臺一側，使表針接觸工件并給予適當壓力，旋轉工件讀出測量數據。
